Gerichtete Graphen und Darstellung

13.11.2025

Begriffe

Definition: Graph mit geordneten Paaren Knoten haben Nachfolger und Vorgänger, Eingangsgrad und Ausgangsgrad.

Senke: Knoten ohne Nachfolger, ${\text{deg}}_{out}(v)=0$

$\nexists \text{ Zyklus}⟹\exists \text{ Senke}$

Quelle: Knoten ohne Vorgänger, Beginn einer topologischen Reihenfolge, ${\text{deg}}_{in}(u)=0$

gerichteter Zyklus: gerichteter Weg mit erster Knoten = letzter Knoten

gerichteter Pfad: kein Knoten wiederholt

Darstellung von Graphen

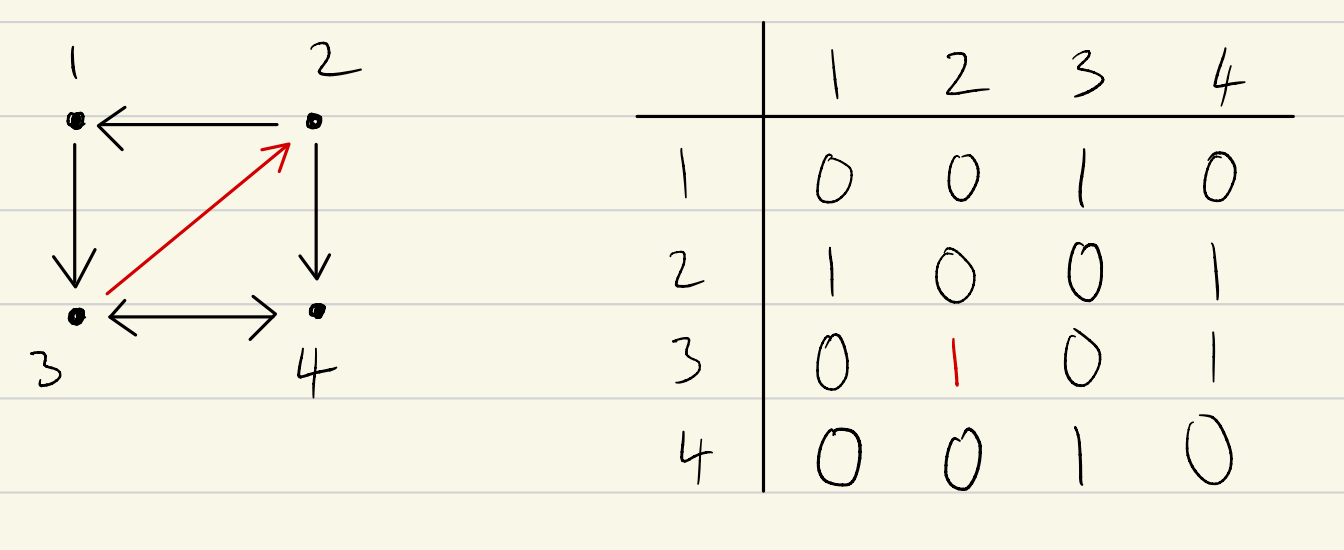

Adjazenzmatrix

Matrix: jede Zeile steht für einen Knoten. Wenn in einer Spalte in dieser Zeile eine 1 steht, so ist die Spalte ein Nachfolger von der Zeile

$$A_{uv}=\{\begin{array}{ll}1& \text{falls }(u,v)\in E\\ 0& \text{sonst}\end{array}$$

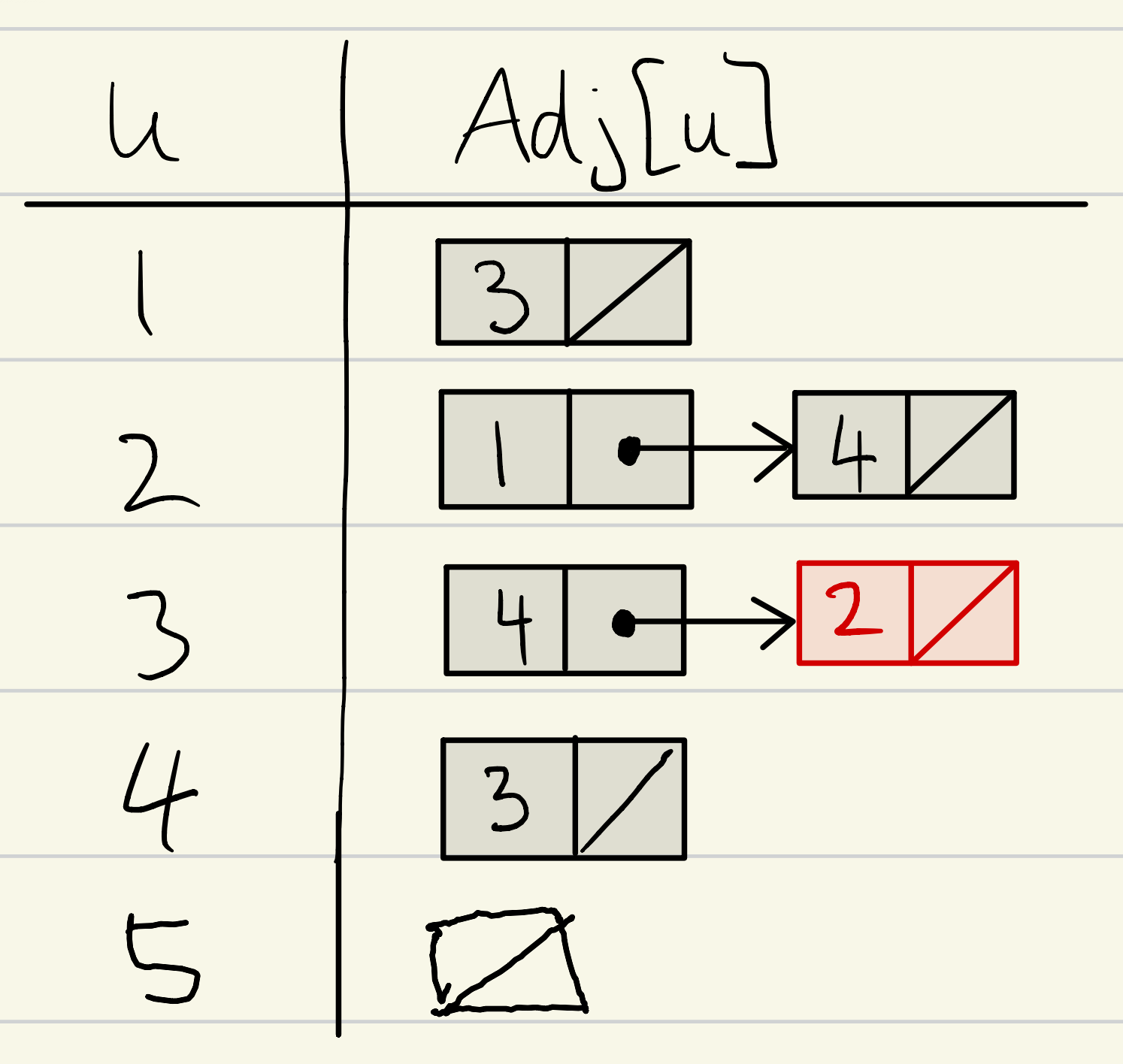

Adjazenzliste

• Einfach verkettete Liste für jedes u
• Adj[u] = Liste aller Nachfolger von u
• Reihenfolge der verketteten Elemente (Nachfolger) beliebig

Laufzeiten

Operation	Adjazenzmatrix	Adjazenzliste
teste $(u,v)\in E$	$\mathcal{O}(1)$	$\mathcal{O}(1+{\mathrm{deg}}_{out}(u))$
zähle alle Nachfolger von $u$	$\Theta (n)$	$\Theta ({\mathrm{deg}}_{out}(u))$
Tiefensuche	$\mathcal{O}(n^2)$	n+|E|

• ${\mathrm{deg}}_{out}(u)$ ist die Länge der Liste (“Anzahl Spalten in der u-Zeile”). +1, da wenn die Liste leer ist (siehe Beispiel 5 im Bild oben), hätten wir sonst $O(0)$, was nicht möglich ist

→ siehe Topologische Reihenfolge
