03 DFS

Logik

• bei einem Knoten starten
• zu einem benachbarten Knoten traversieren (wenn mehrere, dann lexografisch kleineren wählen), so weit wie möglich “vorlaufen”
• wenn “Sackgasse”, also keine weitere Kanten zu unbesuchten Knoten, also einen Knoten über den Weg, “von dem wir gekommen sind” zurück, gibt es hier Kanten zu unbesuchten Knoten?

Pseudocode

• Stack: Last in First out (push, pop)

Ohne Pre- und Post-Order

DFS(Adj):
    n = Adj.length
    visited[1...n] = {false, ..., false}

    for v = 1...n:
        if visited[v] == false:
            Path(v, Adj, visited)


Path(v, Adj, visited):
	// Knoten v als besucht markiert
    visited[v] = true
    for u in Adj[v]:
        if visited[u] == false:
	        // alle unbesuchten Nachbarn besuchen
            Path(u, Adj, visited)

Laufzeit $O(|\text{Anzahl Knoten}|+|\text{Anzahl Kanten}|)$, $O(|\text{Anzahl Kanten}|)$, wenn verbunden, da $|V|\le |E|+1$

jeder Knoten wird genau einmal besucht (da visited Array), markieren ist Konstant

Order

• Pre-order: Reihenfolge des ersten Betretens

• Post-order: Reihenfolge des letzten Verlassens, alle Nachfolger wurden bereits besucht, Teilbaum unter den Knoten ist abgearbeitet, dann wird zurücknummeriert

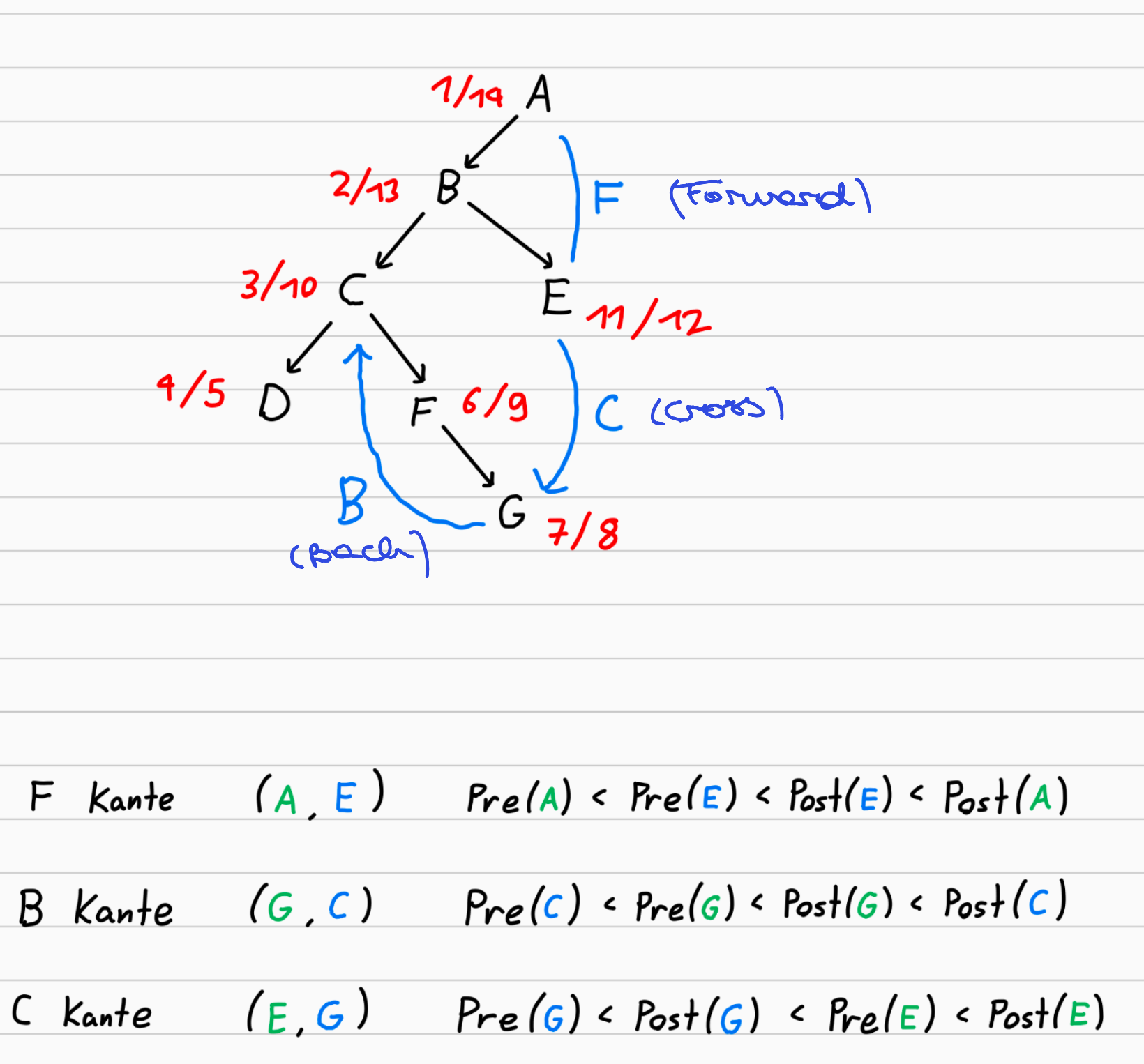

• Werden Pre- und Postorder zu jedem Knoten notiert, dann zählt man einfach bei Pre und Post-zahl weiter (gemeinsame Nummerierung, siehe Bild unten)

Mit Pre- und Post-Order

→ Pseudocode DFS mit Pre- und Post order

Liefert zusätzlich topologische Sortierung über Postorder und Informationen über den Suchbaum, siehe unten.

Vorlesungs-Snippet

Suchbaum

Zeitlichen Ablauf als Suchbaum darstellen, siehe Bild, Mitte

Spezielle Kanten im Suchbaum (siehe Bild rechts)

• Tree edges: Kanten im Tiefensuchbaum
• Forward edges
  • Kante zu indirektem Nachfolger, also von oben nach unten
  • Pre-/Post Zahlen sind innerhalb der von der Quelle (ganz oben im Suchbaum)
• Back edge:
  • Kante zu indirektem Vorgänger
  • Back-edge: gibt einen directed cycle
• Cross edge:
  • Kante, die zwei Knoten aus unterschiedlichen DFS-Teilbäumen verbindet, “man muss hoch und dann wieder runter laufen”

Beobachtungen

• $\exists$ back edge $⟹$ $\exists$ gerichteter Zyklus

• $\forall$ nicht back edges $(u,v)\in E$: $post[u]\ge post[v]$

• Gibt es keinen gerichteten Zyklus, so

  • gibt es keine back edge
  • umgekehrte post-order ist topologische Sortierung

Pseudocode DFS mit Pre- und Post order

static t = 1        // global time counter for pre/post timestamps

DFS(Adj):
    n = Adj.length
    visited[1..n] = {false, ..., false}

    pre[1..n]  = {-1, ..., -1}
    post[1..n] = {-1, ..., -1}

    // explore all components
    for v = 1..n:
        if visited[v] == false:
            Path(v, Adj, visited, pre, post)


Path(v, Adj, visited, pre, post):
    visited[v] = true
    pre[v] = t
    t = t + 1

    // visit all unvisited neighbors
    for u in Adj[v]:
        if visited[u] == false:
            Path(u, Adj, visited, pre, post)

    post[v] = t
    t = t + 1
